施工現場臨時用電的原則
為保證施工現場用電安全，有效防止觸電和電氣火災事故，施工現場臨時用電工程使用專用的電源中性點直接接地的 220/380 三相四線制低壓系統時，必須遵守以下三項基本用電安全原則:
(1) 采用三級配電系統。
(2) 采用二級漏電保護系統。
(3) 采用 TN-S 接零保護系統。
一、三級配電系統

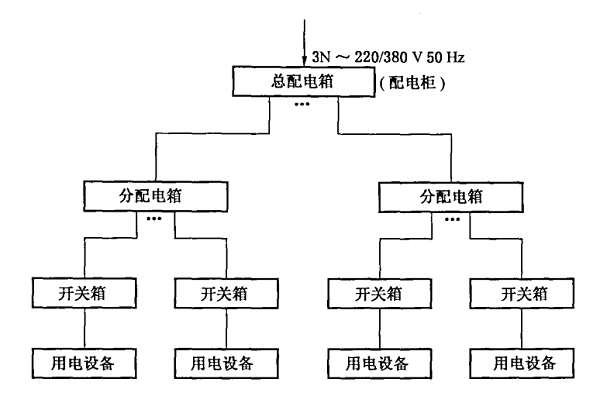

三級配電是指施工現場從電源進線開始到用電設備之間，經過三級配電裝置配送電力。即由總配電箱(一級箱)或配電室的配電柜開始，依次經由分配電箱(二級箱)、開關箱(三級箱)到用電設備，這種分三個層級逐級配送電力的系統就是三級配電系統，如圖所示。
在實施三級配電系統時，還應遵循分級分路、動照分設、壓縮配電間距的原則:
(1)從一級總配電箱(配電柜)向二級分配電箱配電可以分路。即:總配電箱(配電柜)可以分若干分路向若干分配電箱配電;每一分路也可分支支接若干分配電箱。
(2) 從二級分配電箱向三級開關箱配電，一個分配電箱可以分若干分路向若干開關箱配電，每一分路也可以支接或鏈接若干開關箱，但鏈接線路的總長度不得超過30m。
(3) 從三級開關箱向用電設備配電不得分路，實行“一機一閘”制，每一臺用電設備必須有其獨立專用的開關箱，每一開關箱只能連接控制一臺與其相關的用電設備。
(4) 總配電箱內動力與照明可合置共箱配電，分配電箱動力與照明應分路配電，開關箱應分箱設置，設置獨立的動力開關箱和照明開關箱。
(5) 分配電箱與開關箱之間，開關箱與用電設備之間的壓縮配電間距有如下要求:
①分配電箱應設在用電設備或負荷相對集中的場所。
②分配電箱與開關箱的距離不得超過30m。
③開關箱與其供電的固定式用電設備的水平距離不應超過3m。
二、 TN-S 接零保護系統

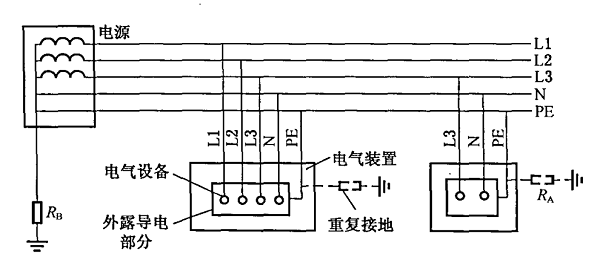

按照《施工現場臨時用電安全技術規范》(JGJ 46)的規定:在施工現場用電工程專用的電源中性點直接接地的 220/380 三相四線制低壓電力系統中，必須采用 TN -S 接零保護系統。 TN-S 系統是指當電源中性點直接接地時，電氣設備外露可導電部分通過零線接地的接零保護系統。 TN -S 方式供電系統是把工作零線 和專用保護線 PE 嚴格分開的供電系統，如圖所示。系統正常運行時，專用保護線上沒有電流，只是工作零線上有不平衡電流。 PE 線對地沒有電壓，所以電氣設備金屬外殼接零保護是接在專用的保護PE 上，安全可靠。
需要注意的是當施工現場與外電線路共用同一供電系統時，電氣設備的接地、接零保護應與原系統保持一致。不得一部分設備做保護接零，另一部分設備做保護接地。
三、二級漏電保護系統
漏電電流動作保護器簡稱漏電保護器，又稱作漏電保護開關，主要是用來設備發生漏電故障時以及對有致命危險的人身觸電進行保護。所謂二級漏電保護系統是指在施工現場基本供配電系統的總配電箱和開關箱首、末二級配電裝置中，設置漏電保護器，其中總配電箱中的漏電保護器可以設置在總路，也可以設置在支路。
漏電保護器的安裝除應遵守常規的電氣設備安裝規程外，還應注意以下幾點:
(1) 漏電保護器極數和線數必須與負荷側的相數和線數保持一致。
(2) 漏電保護器的電源進線類別(相線或零線)必須與其進線端標記相對應，不允許交叉混接，標有電源側和負荷側的漏電保護器不得接反。如果接反，會導致電子式漏電保護器的脫扣線圈無法隨電源切斷而斷電，以致長時間通電而燒毀。
(3 )漏電保護器的結構選型，優先選用無輔助電源型(電磁式)產品，或選用輔助電源故障時能自動斷開的輔助電源型(電子式)產品。若選用輔助電源故障時不能斷開的輔助電源型(電子式)產品，必須同時設置與其相配套的缺相保護裝置。交流弧焊機應選用具有一次側漏電保護和二次側空載降壓保護功能的漏電保護器。
(4) 安裝漏電保護器不得拆除或放棄原有的安全防護措施，漏電保護器只能作為電氣安全防護系統中的附加保護措施。
(5) 安裝漏電保護器時，必須嚴格區分工作零線和保護線。使用三極四線式和四極四線式漏電保護器時，工作零線應接人漏電保護器。經過漏電保護器的工作零線不得作為保護線。
(6) 工作零線不得在漏電保護器負荷側重復接地，否則漏電保護器不能正常工作。
(7) 采用漏電保護器的支路，其工作零線只能作為本回路的零線，禁止與其他回路工作零線相連，其他線路或設備也不能借用已采用漏電保護器后的線路或設備的工作零線。
