一文看懂金剛砂耐磨地坪
1金剛砂耐磨地坪的特點(diǎn)

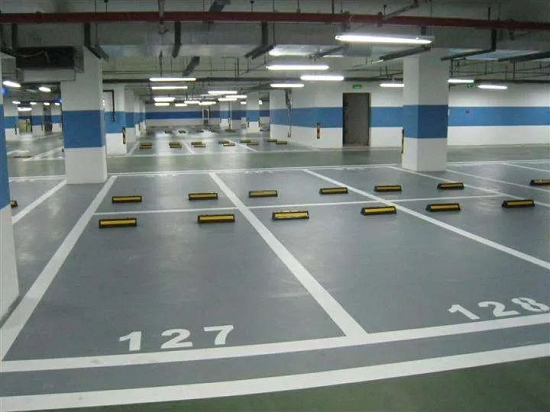

1、金剛砂地坪
金剛砂地坪相對(duì)于普通混凝土地面，擁有較好的耐磨、抗壓、抗沖擊性能，使用壽命更長(zhǎng)。但從微觀結(jié)構(gòu)看，金剛砂地坪表面相對(duì)粗糙，且砼的毛細(xì)孔結(jié)構(gòu)，對(duì)于酸堿油等物質(zhì)滲透、污染、腐蝕的抵抗能力不高。

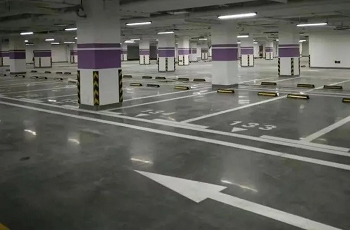

2、金剛砂+固化地坪
金剛砂地坪增加固化劑施工。金剛砂地坪配以固化劑施工，則更好的彌補(bǔ)了上述不足，且因固化劑滲透成膜，增強(qiáng)了原地面的整體性，使其表面強(qiáng)度和耐磨性明顯提升，在長(zhǎng)期使用后，在開(kāi)裂、粉化、起灰等問(wèn)題方面，明顯優(yōu)于普通金剛砂地坪，同時(shí)更易于清潔。
1）極強(qiáng)的耐磨、耐壓、耐沖擊性能
金剛砂地坪本身就擁有極好的耐磨性能，增加固化劑后使地面強(qiáng)度、硬度進(jìn)一步提高，其耐磨、耐壓和耐沖擊性也得到明顯提升，并顯著提高地面耐久性。
2）防起砂、起灰
防起砂、起灰是金剛砂加固化地坪的主要優(yōu)勢(shì)。經(jīng)過(guò)固化劑施工，能有效提高表面的硬度（以壓痕直徑表示）和耐磨性（以磨坑長(zhǎng)度表示），表面更加致密、整體性更好，可有效防止起砂、起灰。
3）防水、防油、防腐蝕
普通金剛砂地坪，其表面會(huì)存在肉眼難見(jiàn)的孔隙，水、油和其他腐蝕液體可通過(guò)這些孔和縫隙滲透入地坪內(nèi)部。固化劑最顯著的特點(diǎn)就是密封性好，就像給地坪鍍上一層膜，使其免受侵蝕。

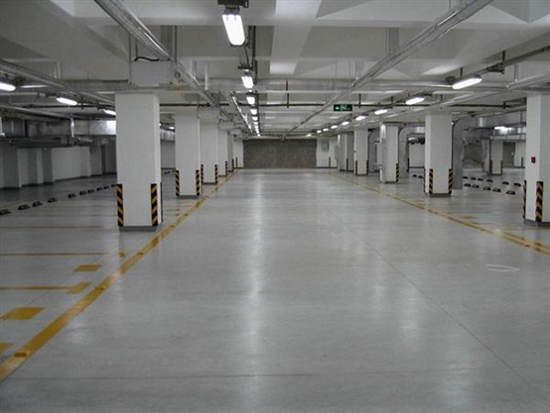

2金剛砂加固化地坪驗(yàn)收標(biāo)準(zhǔn)
1、地坪表面與基層結(jié)合牢固，無(wú)空鼓、起沙現(xiàn)象；
2、面層質(zhì)量：顏色均勻，無(wú)明顯色差，無(wú)劃痕，無(wú)夾渣，表面嚴(yán)禁出現(xiàn)龜裂，不允許出現(xiàn)空鼓；
3、光澤要求：達(dá)到中高光亮度，燈照射有反光效果；
4、分隔縫：寬窄均勻，縫內(nèi)清洗干凈；
5、地坪硬度達(dá)到莫氏6.5以上（用硬度計(jì)檢測(cè)）；
6、沙眼率不高于3個(gè)/平方米。
3施工要求
1、 混凝土強(qiáng)度不低于C25；
2、 盡可能小的水灰比。水灰比過(guò)大會(huì)導(dǎo)致混凝土表面泌水，降低混凝土表面抗壓強(qiáng)度，故盡可能小的水灰比，一般需控制在0.5以下；
3、盡可能采用商品混凝土，若用現(xiàn)場(chǎng)攪拌混凝土其塌落度控制1~3cm；商品混凝土塌落度在12~14cm；較大碎石直徑不超過(guò)30mm;
4、混凝土厚度大于8cm時(shí)用普通混凝土澆筑，混凝土厚度小于8cm時(shí)，要用細(xì)石混凝土澆筑；
5、混凝土隨澆隨抹平，平整度為2m范圍不大于2mm;
6、面層施工前，基層混凝土，振漿要充分（不低于5mm）;
7、混凝土中砂石的含泥量不大于2%;
8、振漿后，混凝土泌水要均勻，對(duì)于有水窩現(xiàn)象，須設(shè)法清除，重新找平，否則金剛砂地坪施工無(wú)法保證平整度。

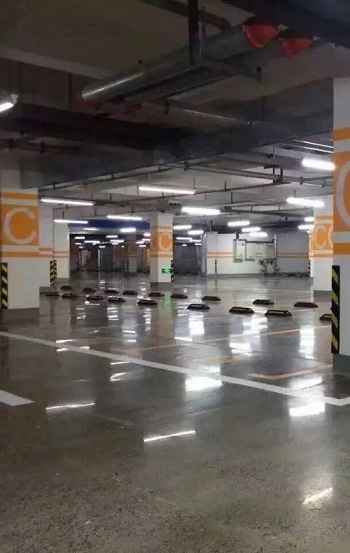

4施工工藝
1、金剛砂地坪施工
1）地面混凝土分區(qū)澆筑，隨澆筑隨抹平整；
①多處同時(shí)澆筑時(shí)，注意施工順序從一個(gè)方向進(jìn)行，并考慮相互結(jié)合面的一致性；
②混凝土用長(zhǎng)輥筒或推平后用長(zhǎng)刮尺刮平整；
③混凝土澆筑后3~5小時(shí)，視表面無(wú)泌水且成初凝狀態(tài)。
2）用機(jī)械鏝帶圓拍漿，細(xì)微處用木鏝刀收邊，主要是對(duì)混凝土表面壓光并減少浮漿，注意依澆筑同方向鏝光；
3）分兩次撒耐磨骨料，第一次在已鏝好的水泥地面上均勻地撒布2/3用量的耐磨材料；
4）第二次將剩余1/3的耐磨材料均勻的撒布在混凝土的表面，用加裝圓盤(pán)的機(jī)械鏝縱橫交錯(cuò)的作業(yè)，至少在兩遍以上；
5）用機(jī)械鏝（金屬圓盤(pán)）來(lái)回多次鏝光，細(xì)微邊角處用手工鏝刀配合施工，視溫度、濕度確定下一道工序時(shí)間；
6）地坪的表面開(kāi)始硬化時(shí)，用加裝金屬刀片的機(jī)械鏝進(jìn)行打磨壓光，反復(fù)操作3~4次；（施工人員須穿著軟質(zhì)平底鞋，以免損壞表面）細(xì)微邊角處用手工壓光；
7）在拋好光的耐磨地面進(jìn)行水養(yǎng)護(hù)，（主要是防止表面水分的蒸發(fā)，保障耐磨材料強(qiáng)度的穩(wěn)定增長(zhǎng)）養(yǎng)護(hù)時(shí)間為7天；
8）在表面固化一定時(shí)間后（耐磨材料地坪完成后5~6小時(shí)），用加裝金屬刀片的機(jī)械鏝進(jìn)行最后一次拋光平整；
9）模與分倉(cāng)切割（此條可根據(jù)現(xiàn)場(chǎng)實(shí)際和業(yè)主需要），卸?？稍诮饎偵暗仄和瓿珊蟮牡诙爝M(jìn)行，作業(yè)時(shí)注意不要損壞地坪邊緣；分倉(cāng)切割縫在金剛砂地坪完成后的第三天，倉(cāng)的大小由甲方自定。
2、滲透性液體硬化劑（俗稱(chēng)固化劑）施工
本色金剛砂地坪，養(yǎng)護(hù)14天以上，有顏色金剛砂地坪通常需要養(yǎng)護(hù)28天，待顏色熟化后，方可進(jìn)行滲透型液體硬化劑施工。具體做法如下：
1）在施工之前，清洗、清除地面的雜物、油污、涂料、養(yǎng)護(hù)劑等。如有坑洞、裂縫，需采用水泥基修補(bǔ)嵌縫砂漿提前修補(bǔ)，并養(yǎng)護(hù)3日。如不需要修補(bǔ)，則直接施工；
2）在基層上灑水，將基層全部浸潤(rùn)即可，不宜過(guò)多；

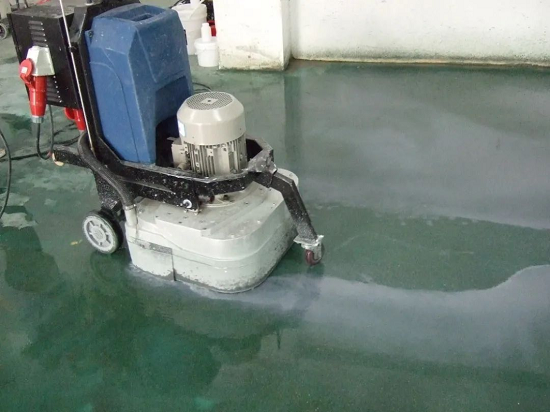

3）用50目樹(shù)脂磨片對(duì)基層進(jìn)行打磨，將基層的浮漿及污漬打磨掉，使基層無(wú)毛糙感逐步光滑；
4）50目打磨完畢后，用150目樹(shù)脂磨片打磨，打磨完畢后，用大功率吸塵器將基層表面的泥漿及污水吸干凈；
5）基層表面灑水，用300目樹(shù)脂磨片打磨（要求井字形均勻研磨地面，機(jī)器推行速度以一秒一步為標(biāo)準(zhǔn)，磨掉地面殘留的材料和細(xì)微劃痕），打磨完畢后，用500目打磨，然后將污水用吸塵器吸干凈，通風(fēng)使其基層干燥；
6）基層干燥后，表面略微泛白，施工混凝土密封固化劑，將材料潑灑均勻，用拖布將其攤鋪均勻，保持基層表面30分鐘濕潤(rùn)狀態(tài)，如局部出現(xiàn)滲透較快，已干燥，需再次潑灑材料，用拖布使其均勻潤(rùn)濕基層；
7）30分鐘后，混凝土密封固化劑表面開(kāi)始粘稠，需在其表面灑水，并用長(zhǎng)毛刷或洗地機(jī)來(lái)回推動(dòng)，以便稀釋多余的固化劑，更好的滲透到基層中，1個(gè)小時(shí)后，將其多余的材料及水，用吸塵器吸干，保證基層干燥12小時(shí)以上；
8）12小時(shí)后，在施工完材料的基層表面灑水，用500目的樹(shù)脂磨片進(jìn)行打磨，將多余的材料清除干凈，然后用1000目打磨處理，打磨完畢后，用吸塵器將污水吸干凈；
9）經(jīng)過(guò)12小時(shí)后，基層已基本干燥，用2000目樹(shù)脂磨片進(jìn)行打磨拋光，使其表面逐步呈現(xiàn)光澤；
10）每種目數(shù)的磨片縱橫方向交叉各打磨3～5遍；
11）特殊處理
①邊角處理：大機(jī)械只可以大面積研磨，對(duì)于邊角位置則要使用手提式角磨機(jī)研磨加拋光，方法同大面施工；
②當(dāng)基層強(qiáng)度較差、起砂較為嚴(yán)重時(shí)，需對(duì)基層先加固，然后按正常工藝施工：
先用300目樹(shù)脂磨片將基層表面的浮漿打磨清除掉，然后將混凝土密封固化劑潑灑均勻，使其充分潤(rùn)濕滲透到基層；12小時(shí)后，待混凝土密封固化劑固化，基層強(qiáng)度有所提高后，按正常的工序：50目打磨（水磨）→150目打磨（水磨）→300目打磨（水磨）→施工材料→12小時(shí)干燥固化→500目打磨（水磨）→1000目打磨（水磨）→2000目打磨（干磨）。

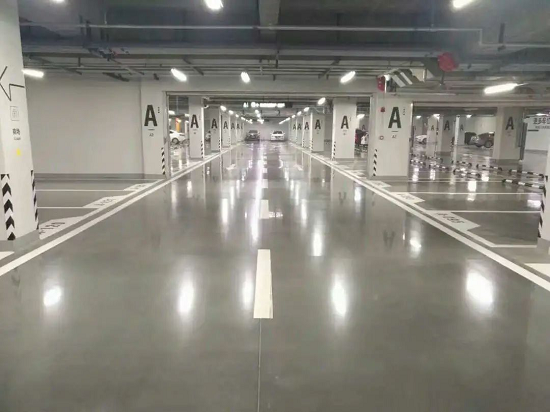

地坪的美觀效果離不開(kāi)施工過(guò)程中的精細(xì)化管控，除了嚴(yán)格執(zhí)行相應(yīng)的工藝工法外，質(zhì)量通病的預(yù)防同樣需要關(guān)注。如果施工不當(dāng)，后期使用中則會(huì)出現(xiàn)很多問(wèn)題，下面給大家說(shuō)說(shuō)金剛砂耐磨地坪有哪些質(zhì)量通病，以及如何預(yù)防。

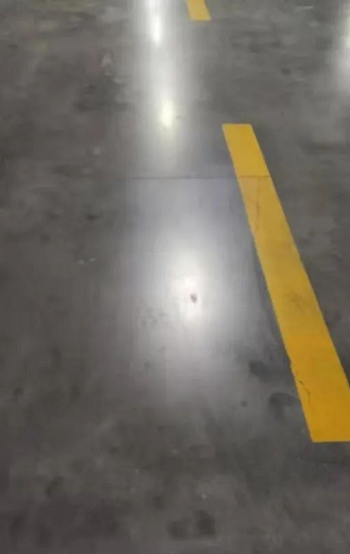

1色差
金剛砂出現(xiàn)色差的主要原因有3個(gè)：
1）選料問(wèn)題；
2）未分次撒料，用料不足，厚薄不一；
3）養(yǎng)護(hù)問(wèn)題，采用覆蓋塑料薄膜養(yǎng)護(hù)方式，導(dǎo)致地面水分揮發(fā)不均勻；薄膜與地坪接觸的地方顏色泛白，未接觸的地方顏色正常。
預(yù)防措施：
1）選擇產(chǎn)品質(zhì)量穩(wěn)定可靠，信譽(yù)好的生產(chǎn)廠家；
2）撒料應(yīng)嚴(yán)格按照交底要求分次進(jìn)行，用量不低于5kg/m2；
3）嚴(yán)禁采用塑料薄膜養(yǎng)護(hù)，夏季施工可采用分次撒水養(yǎng)護(hù)（間隔2~3h）。

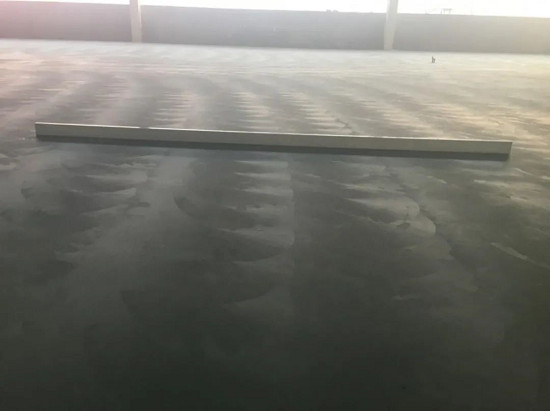

2地面平整度超差
地面平整度允許偏差值為縱橫向≤2.5mm/2m，施工中超差的原因是：
1）模板支設(shè)超差；
2）砼部分未按標(biāo)準(zhǔn)整平；
3）耐磨料撒播不均勻。
預(yù)防措施：
1）嚴(yán)格校準(zhǔn)標(biāo)高線(xiàn)，每2m左右設(shè)鋼釬，鋼釬標(biāo)高同縱縫模板上標(biāo)高，水平儀校核；
2）接槎處應(yīng)預(yù)先鑿毛剔平，澆筑新砼時(shí)與已澆筑地面水平度保持統(tǒng)一，個(gè)別低洼處應(yīng)及時(shí)補(bǔ)料填平；
3）耐磨骨料應(yīng)分兩次撒布。第一次用量是全部用量的2/3，應(yīng)使拌合物均勻落下，切忌用力拋灑而致骨料和水泥分離。待耐磨材料吸收一定的水份后，再用磨光機(jī)碾磨分散并與基層砼漿結(jié)合在一起。第二次撒布剩余的1/3，方向與第一次撒布方向垂直，撒布時(shí)先用靠尺或平直刮桿衡量水平度，并調(diào)整第一次撒布不平處，撒布后立即抹平磨光，并重復(fù)磨光機(jī)作業(yè)至少兩次。磨光機(jī)作業(yè)時(shí)應(yīng)縱橫向交錯(cuò)進(jìn)行，均勻有序，防止材料聚集。第三次主要是修補(bǔ)處理，對(duì)低洼處補(bǔ)料整平，對(duì)磨光機(jī)無(wú)法顧及到的邊角處采用人工壓平抹光。

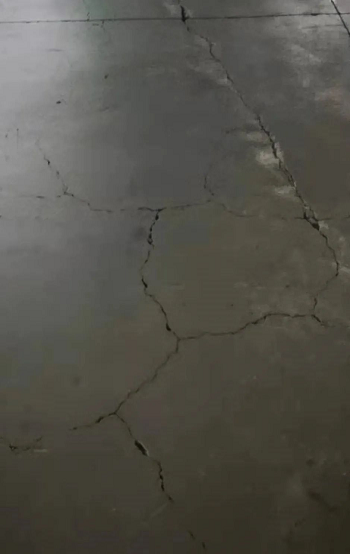

3地面裂縫
地面裂縫存在以下幾種情況：
1）砼初凝時(shí)間未掌握好，在砼含水量較低的情況下撒金剛砂耐磨骨料，容易導(dǎo)致施工完成后產(chǎn)生裂紋；
2）施工方法不當(dāng)，耐磨層（金剛砂層）厚度不足、失水過(guò)快（施工環(huán)境氣氛過(guò)高等情況），產(chǎn)生體積收縮和線(xiàn)收縮，導(dǎo)致出現(xiàn)裂縫或空鼓；
3）養(yǎng)護(hù)不當(dāng)，施工完成后沒(méi)在規(guī)定時(shí)間內(nèi)對(duì)地面進(jìn)行養(yǎng)護(hù)或淋水保養(yǎng)不夠；砼溫度較高時(shí)，澆冷水養(yǎng)護(hù)，也會(huì)產(chǎn)生裂紋。
注：當(dāng)單用金剛砂地坪時(shí)，建議采用養(yǎng)護(hù)劑（油性，有成膜效果）對(duì)地面進(jìn)行養(yǎng)護(hù)；若金剛砂加固化（或環(huán)氧），則直接采用水養(yǎng)護(hù)即可。
4）收縮縫切割時(shí)間晚，因熱脹冷縮而出現(xiàn)裂紋。一般情況下，金剛砂地面施工完成后24-48小時(shí)進(jìn)行伸縮縫切割為宜，如太晚，隨著地面硬度逐步增加，切割時(shí)地面就會(huì)容易“爆”，出現(xiàn)裂紋；
5）分格縫間距過(guò)大，也會(huì)有裂紋產(chǎn)生。
預(yù)防措施：
1）嚴(yán)格控制第一次撒料的時(shí)間；
2）砼層和耐磨層（金剛砂）同時(shí)施工；
3）養(yǎng)護(hù)時(shí)間不少于14d；
4）合理控制切縫時(shí)間；
5）分格縫間距一般應(yīng)不大于6m*6m。

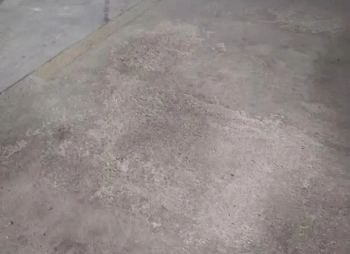

4地面起砂、起皮或麻面
形成原因：
1）搓毛、抹光工藝粗糙；
2）養(yǎng)護(hù)不到位、養(yǎng)護(hù)時(shí)間不夠；
3）耐磨骨料撒布時(shí)間控制不好。
預(yù)防措施：
1）用磨光機(jī)充分磨平、壓實(shí)、搓毛不少于3遍，用地坪抹光機(jī)對(duì)地面充分抹光、找平不少于3遍；
2）養(yǎng)護(hù)時(shí)間不少于14d；
3）嚴(yán)格控制耐磨料撒布時(shí)間。耐磨材料撒布的時(shí)機(jī)隨需根據(jù)氣候、溫度、砼配合比等因素而變化。撒布過(guò)早，會(huì)使耐磨材料沉入砼中而失去效果；撒布太晚，砼因凝固而逐漸失去粘結(jié)力，使耐磨材料無(wú)法與其充分結(jié)合。判別耐磨材料撒布時(shí)間，最方便的方法是腳踩地面時(shí)，大約下沉5mm，即可開(kāi)始第一次撒布施工。墻、柱、門(mén)和模板等邊線(xiàn)處水分消失較快，宜優(yōu)先撒布施工，以防因失水而降低效果。
5補(bǔ)救措施
1、局部破損：破損處清理干凈、充分浸水潤(rùn)濕，再用丁苯乳膠加水，并與篩除骨料的硬化劑材料拌合制成的膠泥膩?zhàn)舆M(jìn)行修補(bǔ)，最后用丁苯乳膠加水乳液進(jìn)行涂刷；
2、大面積破損：可根據(jù)實(shí)際需要，對(duì)破損部位畫(huà)線(xiàn)鋸切，鑿掉面層和部分基層，然后清理潤(rùn)濕、掃素水泥漿、澆搗砼，最后施工金鋼砂硬化劑面層；
3、地面起皮：耐磨金剛砂地面表層翻卷、起皮。補(bǔ)救措施：將起皮處區(qū)域進(jìn)行切割鑿除（鑿成麻面），在麻面部位噴水濕潤(rùn)后，用與砼同標(biāo)號(hào)的修補(bǔ)砂漿抹壓，將地面抹平，最后施工固化劑。
4、金剛砂地坪裂縫補(bǔ)救措施：
1）表面有防滲、抗沖、耐磨要求部位的裂縫，應(yīng)進(jìn)行表面處理；
2）針對(duì)能影響結(jié)構(gòu)整體性、強(qiáng)度、防滲性能和鋼筋銹蝕的裂縫，要進(jìn)行灌漿處理；
3）危及建筑物安全運(yùn)行的裂縫，除采取灌漿處理外，必要時(shí)還應(yīng)采取其他的加固措施；
4）對(duì)溫度反映敏感的裂縫，應(yīng)在低溫季節(jié)后期裂縫開(kāi)度較大時(shí)處理；
5）對(duì)活動(dòng)性裂縫必須采用柔性材料進(jìn)行處理。
(作者:施馳/編審:王宏/責(zé)任人:余燕君)
